3.1. Tipos de Rede





Podemos definir como rede de computadores dois ou mais computadores interligados com o objetivo de compartilhar dados e informações. Analisando do ponto de vista de como os dados são compartilhados, há dois tipos de rede, resumidamente:ponto-a-ponto e cliente/servidor.



Normalmente uma rede ponto-a-ponto é utilizada em pequenas redes, assim como o modo cliente/servidor em redes grandes. Este é o ponto de vista de como a rede está configurada via software e não fisicamente estruturada.









Algumas características de uma rede ponto-a-ponto:









. Utilizada normalmente em redes pequenas;

. Baixo custo;

. Fácil implementação;

. Baixa segurança;

. Sistema simples de cabeamento.













Algumas características de uma rede cliente/servidor:









. Utilizada normalmente em redes maiores;

. Maior custo em relação às redes ponto-a-ponto;

. Implementação mais complexa que a ponto-a-ponto;

. Alta segurança;

. Existência de pelo menos um servidor de rede.









3.2. Conexões Entre as Redes



As redes se comunicam através de protocolos e pacotes de informação que são transmitidos de diversas formas. O mais comum é o TCP/IP: um conjunto de protocolos de comunicação entre computadores em rede (também chamado de pilha de protocolos TCP/IP). Seu nome vem de dois protocolos: o TCP  (Transmission Control Protocol - Protocolo de Controle de Transmissão) e o IP (Internet Protocol - Protocolo de Interconexão).



A ISO - Organização Internacional para Padronização (português brasileiro) é uma entidade que atualmente congrega os grêmios de padronização/normalização de 170 países. Entre os tipos de classificação da ISO, encontram-se, como alguns poucos exemplos:



• Normas Técnicas, como por exemplo as da ABNT (Associação Brasileira de Normas Técnicas);

• Normas de Procedimento, como por exemplo, as de gestão da qualidade, de acordo com a ISO 9000.

• ISO 20000 (ISO/IEC 20000) Tecnologia da informação: conjunto de normas e procedimentos que define os processos de gerenciamento de serviços de TI (Tecnologia da Informação).



A ISO foi uma das primeiras organizações a definir formalmente uma forma comum de conectar computadores. Sua arquitetura é chamada OSI (Open Systems Interconnection), Camadas OSI ou Interconexão de Sistemas Abertos.

Esta arquitetura é um modelo que divide as redes de computadores em sete camadas, de forma a se obter camadas de abstração. Cada protocolo implementa uma funcionalidade assinalada a uma determinada camada.



1. Camada Física;

2. Camada de Enlace ou Ligação de Dados;

   2.a) Topologia de Redes;

3. Camada de Rede;

4. Camada de Transporte;

5. Camada de Sessão;

6. Camada de Apresentação;

7. Camada de Aplicação.



Vamos nos concentrar no tópico 3, ou CAMADA DE REDE, parte fundamental para o bom funcionamento do sistema:



A camada de rede do modelo OSI (acima), é responsável por controlar a operação da rede de um modo geral. Ela é a camada responsável por encaminhar os dados entre diversos endereços de redes, como se fosse uma central de correios, fazendo com que os dados cheguem a seu destino. Uma de suas principais funções é o roteamento dos pacotes (dados, informações) entre fonte e destino (computadores), mesmo que estes tenham que passar por diversos nós intermediários (outros equipamentos tais como switches, roteadores, modens, etc.).



O principal aspecto que deve ser observado na CAMADA DE REDE é a execução do roteamento dos pacotes (dados, informações) entre fonte e destino (computadores), principalmente quando existem caminhos diferentes para conectar entre si dois nós da rede. Em redes de longa distância é comum que a mensagem chegue do nó fonte ao nó destino passando por diversos nós intermediários no meio do caminho e é tarefa do nível de rede escolher o melhor caminho para essa mensagem.



























































3.3.    Utilização de Banda



O termo banda larga pode apresentar diferentes significados em diferentes contextos. A recomendação I.113 do setor de Padronização da UIT define banda larga como a capacidade de transmissão que é superior àquela da primária do ISDN a 1.5 ou 2 Megabits por segundo.



O Brasil ainda não tem uma regulamentação que indique qual é a velocidade mínima para uma conexão ser considerada de banda larga.



A Colômbia estabeleceu uma velocidade mínima de 512kbps e os Estados Unidos de 200kbps.



O significado já sofreu várias modificações conforme o tempo. Inicialmente, banda larga era o nome usado para definir qualquer conexão à internet acima da velocidade padrão dos modems analógicos (56 Kbps). Usando linhas analógicas convencionais, a velocidade máxima de conexão é de 56 Kbps. Para obter velocidade acima desta tem-se obrigatoriamente de optar por uma outra maneira de conexão do computador com o provedor. Atualmente existem inúmeras soluções no mercado. O termo pode ser usado como oposição à Banda estreita ou Banda base.



Dentre algumas tecnologias de Banda Larga disponíveis podemos citar:



ISDN (INTEGRATED SERVICES DIGITAL NETWORK OU RDSI - REDE DIGITAL DE SERVIÇOS INTEGRADOS) -Utiliza as redes de telefonia convencionais para transmitir dados em alta velocidade que variam de 64 a 128 Kbps;



ADSL (ASYMMETRIC DIGITAL SUBSCRIBER LINE OU LINHA ASSIMÉTRICA DIGITAL DE ASSINANTE) -É um tipo de conexão xDSL mais usado existindo também outros tipos e, comparada a outras formas desta, o ADSL tem a característica principal de que os dados podem trafegar mais rápido em um sentido do que em outro. Geralmente, os provedores anunciam o ADSL como um serviço onde a velocidade de "download" é mais rápida do que a velocidade usada para "upload".



MODEM A CABO (CABLE MODEM) -Esta tecnologia, também conhecida por Cable Modem, utiliza as redes de transmissão de TV por cabo convencionais (chamadas de CATV - Community Antenna Television) para transmitir dados em velocidades que variam de 70 Kbps a 150 Mbps, fazendo uso da porção de banda não utilizada pela TV a cabo.



PLC (POWER LINE COMMUNICATION – OU INTERNET VIA REDE ELÉTRICA)- Consiste em transmitir os sinais de Internet através da rede elétrica.



WIRELESS / RÁDIO (SEM FIO)- Utiliza ondas de Rádio-freqüência para transmitir os dados. Há várias tecnologias em uso no Brasil, sendo bastante comum confundi-las. Entre elas estão as transmissões via:





• RÁDIO(rádio freqüências);

• WI-FI(abreviação do termo inglês Wireless Fidelity, que significa Fidelidade Sem Fio)

• WIMAX(Worldwide Interoperability for Microwave Access ou Interoperabilidade Mundial para Acesso de Microondas;

• CELULAR(exs.: CDMA, GSM, GPRS, EDGE, UMTS, 3G, 4G, etc.);

• SATÉLITE(transmissão compartilhada de dados, sinais de televisão, de rádio ou telefone) .



3.4. Uso de QoS ou “Quality of Service” na Rede



Este tópico deve ser colocado em prática pela TVQ, em conjunto com seu administrador de TI ou de informática e é determinante para que você obtenha o melhor aproveitamento possível do software TVQWEB. A implantação de qualidade de serviço (QoS) na rede, é essencial para o sucesso de aplicações avançadas, como telemedicina, videoconferência e VoIP (voz sobre IP). Estas aplicações demandam um serviço diferenciado.



Em muitos casos, é preciso garantir que a transmissão de dados seja feita sem interrupção ou perda de pacotes. No caso da TVQWeb não é diferente. O “QoS” determina, de forma resumida, que entre 2 pontos seja garantida uma banda mínima, específica, garantindo assim a “qualidade do serviço” prestado.



O TVQWEB possibilita videoconferências, sem instalação de programa específico, via internet, de qualquer sistema operacional (ex.: Windows, Linux, Mac) e de praticamente qualquer tipo de computador ou equipamento que possa se conectar à web, desde que possua câmera e microfone e o plugin flash, gratuito.



Entretanto, quando tratamos de grandes corporações ou governos, deve-se levar em consideração a imensa demanda de comunicação e intensa utilização da rede, que pode ser interna (LAN) ou externa (Web). Para isso, a tecnologia de ponta empregada no TVQWEB permite que seja realizada uma videoconferência (e todas as outras funções disponíveis no software) com apenas 64kbps. Para que isso ocorra com segurança, é importante a implantação do uso de “QoS”em sua rede, ou em partes da rede, conforme exemplificamos abaixo:

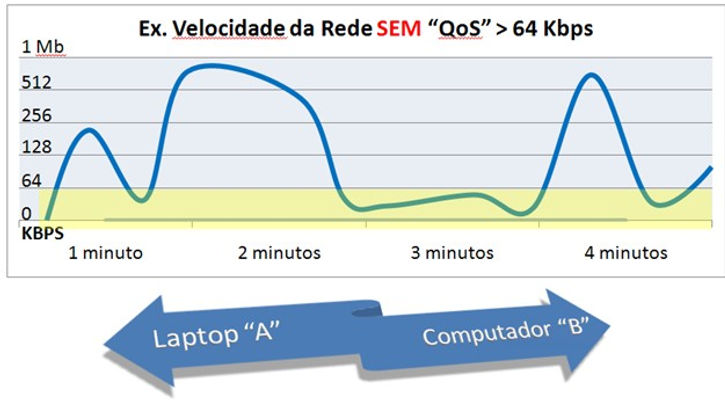

Exemplo de uma rede COM e SEM utilização de “QoS”, no endereço IP do TVQWEB:

















































































A área em amarelo corresponde a uma programação de reserva de banda de 64 Kbps (Kilobits por segundo).  Essa “banda mínima” é requerida pelo TVQWEB para que funcione corretamente a sincronia entre todos os usuários e deve estar presente em ambos os “lados” de uma rede, neste caso, onde estão localizados o laptop “A” e o Computador “B”.



O “QoS” deve contemplar tanto o UPLOAD (subida ou transmissão de arquivos) quanto o DOWNLOAD (Descida ou recebimento de arquivos).



Repare que no primeiro exemplo, SEM “QoS”, por algumas vezes a velocidade é INFERIOR a 64Kbps (área em amarelo), o que pode causar falta de sincronia entre os participante, pois depende da utilização dessa rede, nesse exato momento, por outros usuários (acessando documentos, e-mails, baixando vídeos, etc.).



Já no segundo exemplo, existe a segurança de uma garantia mínima de 64Kbps, o que garante a qualidade do serviço.
